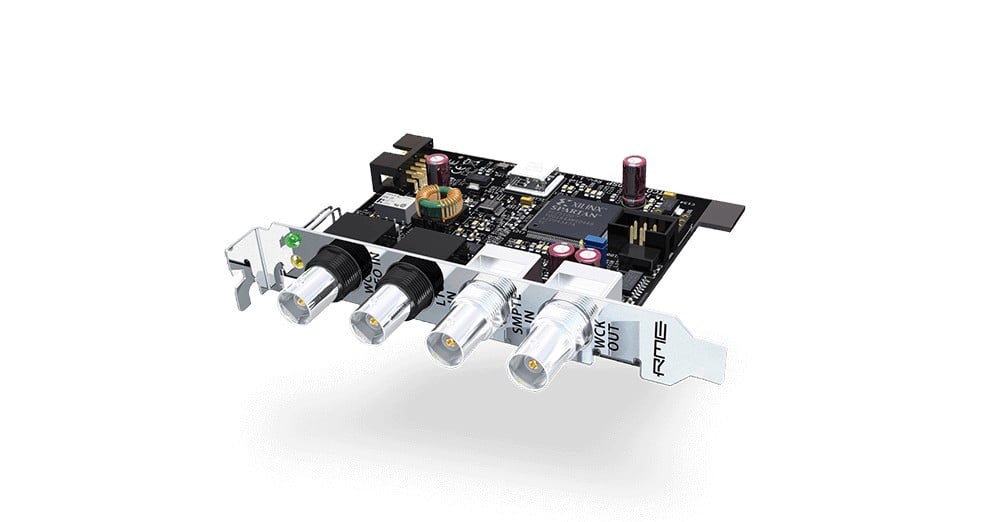

RME Modul Time Code

Modulul TCO este un modul optional pentru o gama selecta de placi audio RME. Plasat intr-un port liber din carcasa calculatorului aceasta se va conecta la placa audio principala printr-un flat ribbon cable.

Modulul ofera placilor HDSPe un input WorldClock ce ofera sincroinizarea la LTC si video. Un singur modul poate fi utilizat cu mai multe placi simultan. LTC poate fi generat in toate formatele comune: 24, 25, 30 si 29.97 de cadre. dropframe sau non-dropframe. PAL si NTCS vor fi automat detectate si procesate.

Time Codeul primit poate fi distribuit catre aplicatii video sau audio ca ASIO Positioning Protocol (APP) sau MTC. O aplicatie poate sa trimita APP sau MTC la TCO, ce va genera LTC la nivel de hardware cel mai mic jitter.

Specificatii:

• -LTC In
• -BNC unbalanced
• -Interval level: -25 dBu pana la +12 dBu
• -Videó In (Word Clock In)
• -BNC switchable termination 75 Ohm
• -Format: PAL si NTSC
• -Word Clock In (Videó In)
• -BNC, switchable termination 75 Ohm
• -Transformator izolat galvanic
• -Protectie supratensiune
• -Level range: 1.0 Vpp - 5.6 Vpp
• -Lock Range: 28 kHz - 200 kHz
• -Jitter when synced to input signal: -Jitter suppression: >. 30 dB (2,4 kHz)
• -LTC Out
• -BNC
• -Output level: +4 dB
• -Impedanta pe iesire: 220 Ohm
• -Word Clock Out
• -BNC
• -Max output voltage: 5 Vpp
• -Tensiune @ 75 Ohm: 4,0 Vpp
• -Impedanta: 10 Ohm
• -Interval frecvente: 28 kHz - 52 kHz
• -Alimentare via cablu ribbon, 5 V DC, 100 mA
