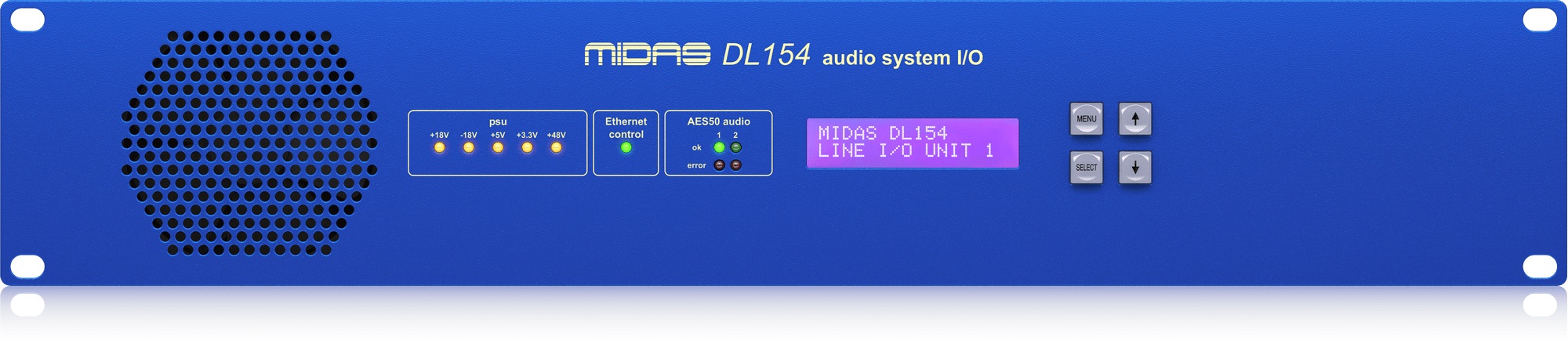

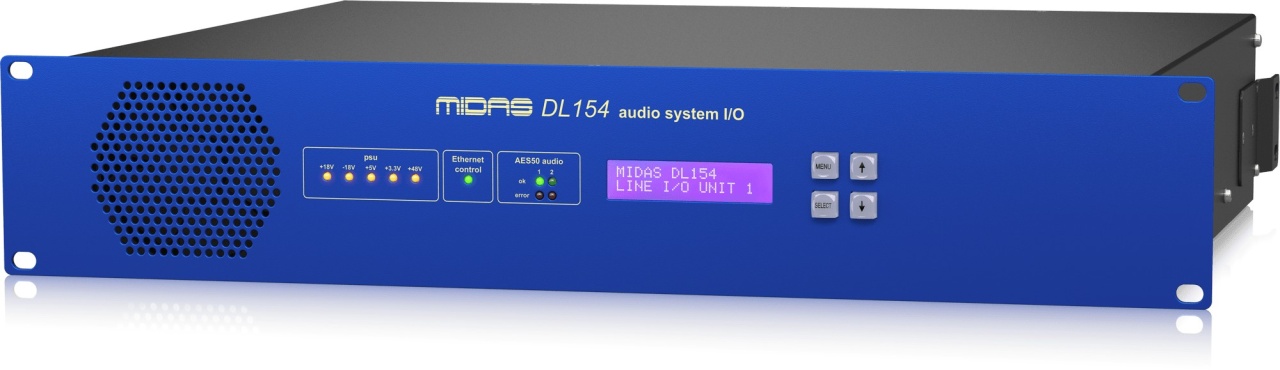

Midas DL154

DL154 egy digitális stagebox 8 bemenettel és 16 kimenettel, 8 Midas előerősítővel, 2,5 dB lépésközökkel és két AES50 porttal a redundancia érdekében.

DL154 integrálódik a Midas PRO és M32 digitális pultokkal, lehetővé téve egy digitális kígyócsatlakozást a Front of House és a színpad között.

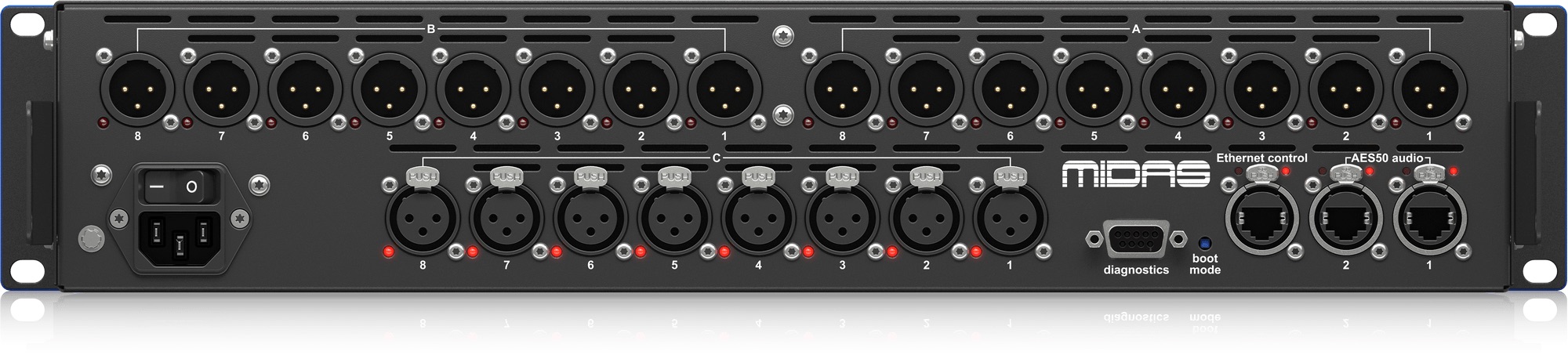

Külső Csatlakozások

• Elsődleges Analóg Bemenetek: Mikrofoni / vonalbemenetek - XLR balanszolt csatlakozók - 10 kΩ terhelés
• Elsődleges Analóg Kimenetek: Fő kimenetek - XLR balanszolt csatlakozók - 50 Ω forrás
• Elsődleges Digitális Bemenetek: XLR csatlakozók - 110Ω
• AES50 Csatlakozások: Neutrik Ethercon állapotjelzővel
• Diagnosztikai Csatlakozás: Női 9W 'D'-típusú csatlakozó
• Tápegység Csatlakozások: IEC - 100-240 V AC~50-60 Hz ±10%

Audio Specifikációk

• Maximális Bemeneti Szint:
• Mikrofon/Vonal (egységes erősítésnél): +21 dBu
• Mikrofon/Vonal (-2,5 dB erősítésnél): +24 dBu
• CMR 1 kHz-en (tipikus):
• Mikrofon (egységes erősítésnél): > -70 dB
• Mikrofon (40 dB erősítésnél): > 90 dB

Zaj:

• EIN Mikrofon 40 dB erősítésnél: -126 dBu
• Kimeneti zaj egységes erősítésnél: -86 dBu
• Frekvencia Válasz: 20 Hz - 20 kHz ±0.5 dB
• Torzulás 1 kHz-en: Bemenet a kimenethez (0 dB): < 0.01%
• Csatornák közötti Elválasztás 1 kHz-en: Csatorna a csatornához: < -90 dB
• Maximális Kimeneti Szint: Vonali kimenetek (600Ω-ban): +21 dBu
• Dinamika Tartomány 1 kHz-en: 22 Hz - 22 kHz (egységes erősítésnél): > 107 dB súlyozatlan (20 Hz - 20 kHz)

Tápegység Követelmények

• Feszültség: 100 V AC - 240 V AC ±10%
• Frekvencia: 50 Hz - 60 Hz
• Fogyasztás:

Fizikai

• Magasság: Körülbelül 88.1 mm (2U)
• Szélesség: Körülbelül 482.6 mm
• Mélység: Körülbelül 380 mm
• Nettó Súly: Körülbelül 6.5 kg
• Működési Hőmérséklet Tartomány: +5°C - 45°C

Digitális Bemenetek

• Csatlakozó: AES3 (két csatorna digitális audio) XLR 3 tűs csatlakozón
• Mintavételezési Sebesség: Bármilyen frekvencia 32 kHz és 96 kHz között
• Bypass: A mintavételező átalakító leállítható

Digitális Kimenetek

• Csatlakozó: AES3 (két csatorna digitális audio) XLR 3 tűs csatlakozón
• Mintavételezési Sebesség: 48 kHz, 96 kHz vagy automatikus követés a bemenetekhez
• Bypass: A mintavételező átalakító leállítható
• Word hossza: 16-, 20- vagy 24-bites
