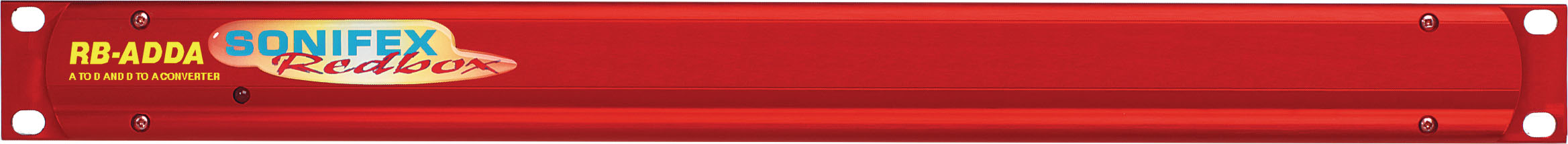

Sonifex RB-ADDA, kombinált audio átalakító AD és DA, amely digitális AES/EBU vagy S/PDIF jelet állít elő analóg XLR balanszolt vagy RCA nem balanszolt jelből, vagy fordítva.
A készülék 4 működési móddal rendelkezik:
- Master mód: a készülék analóg audio jelet fogad, amely digitalizálva és az IEC958 szerint formázva kerül feldolgozásra. Az órajelek belsőleg generálódnak egy integrált mester óra által a kiválasztott mintavételi frekvenciákon: 32kHz, 44.1kHz, 48kHz vagy 96kHz
- Slave mód: a készülék automatikusan érzékeli a digitális szinkron jel jelenlétét és szinkronizálja a digitális kimenetet. Ha nincs szinkron jel, nem generál kimeneti jelet.
- Auto mód: a készülék a digitális szinkron jelhez szinkronizál, ha az jelen van, és csak akkor használja a belső órát, ha a szinkron jel nem áll rendelkezésre.
- Auto Lock mód: ez a mód az Auto módhoz hasonlóan működik, kivéve, ha nincs szinkron jel a bemeneten, akkor a belső órát használja az utolsó beállított frekvenciák szinkronizálására.
Jellemzők:
- A analóg bemenetek bal/jobb szintszabályzókkal rendelkeznek, előre beállított potméterekkel és DIP kapcsolókkal, amelyek lehetővé teszik a jelek +9dBu és +27dBu közötti tartományát. Az RCA bemenetek +10 dB beépített erősítéssel rendelkeznek, lehetővé téve a -1dBu és +17dBu közötti tartományt.
- A analóg kimenetek szintszabályzóval rendelkeznek, amelyek +12dBu, +18dBu vagy +24dBu közötti tartományt tesznek lehetővé.
- A választó gombok lehetővé teszik az AES/EBU vagy S/PDIF bemenetek kiválasztását az A/D és D/A szakaszokhoz.
- A kimeneti felbontás lehet 16, 20 vagy 24 bit - a különböző felbontású bemenetek ditherelve vannak zajszűrő szűrővel.
- Méretek: 48 x 10.8 x 4.2 cm
- Súly: 1.6 kg
DA átalakító szakasz, digitális az analógra:
- Maximális kimeneti szint: +24dBu balanszolt, +14dBu nem balanszolt
- Kimeneti impedancia: <50Ω balanszolt, <75Ω nem balanszolt
- Dinamika tartomány: 100 dB felett

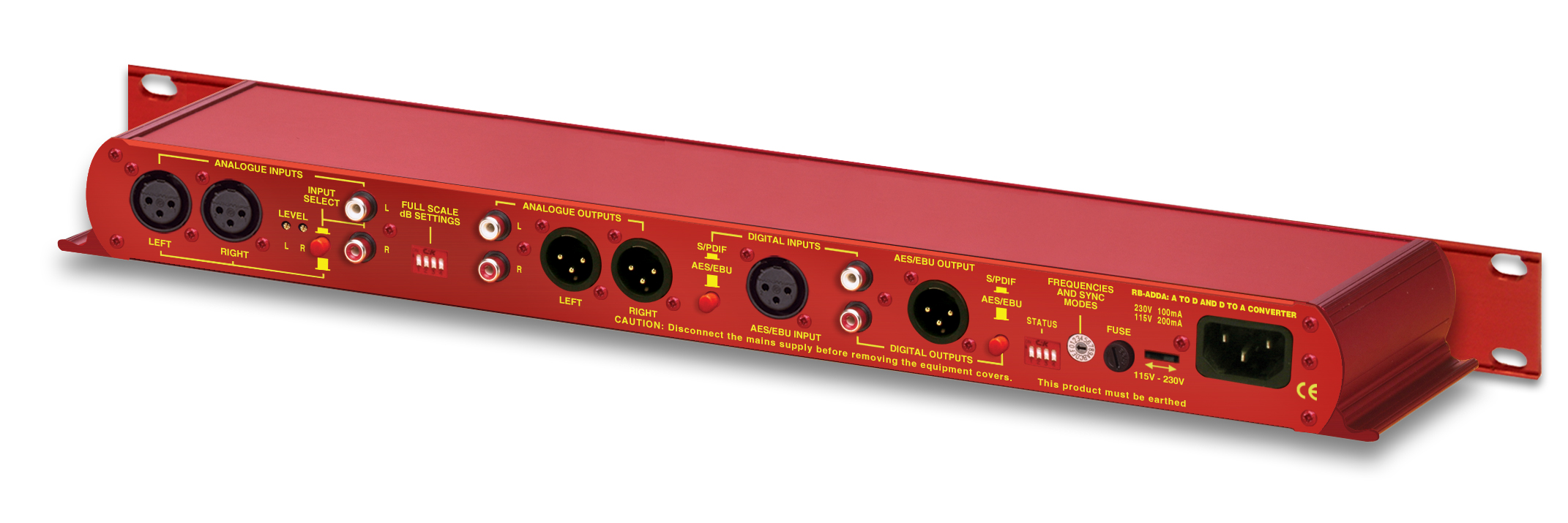

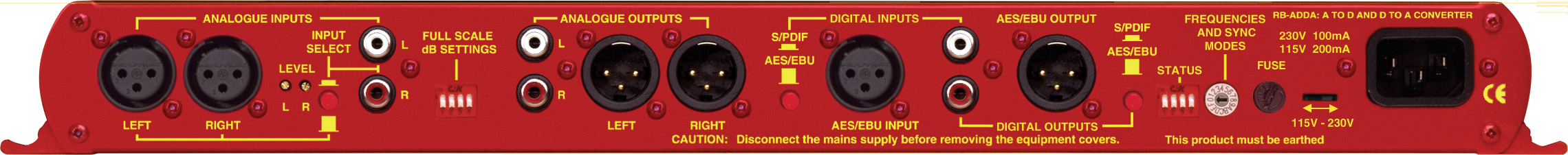

- D/A csatlakozások (digitális az analógra):
- 1 x AES/EBU XLR3 bemenet
- 1 x S/PDIF RCA phono bemenet
- 2 x XLR3 kimenet, balanszolt
- 2 x RCA phono kimenet, nem balanszolt
AD átalakító szakasz, analóg digitálisra:
- Maximális bemeneti szint: +27dBu balanszolt, +17dBu nem balanszolt
- Bemeneti impedancia: >10kΩ nem balanszolt, >20kΩ híd balanszolt
- Dinamika tartomány: 110 dB felett
- Torzítás és zaj: >96dB THD + N 1kHz-en
- D/A csatlakozások (digitális az analógra):
- 2 x XLR3 bemenet, balanszolt
- 2 x RCA phono bemenet, nem balanszolt
- 1 x AES/EBU XLR3 kimenet
- 1 x S/PDIF RCA phono kimenet
