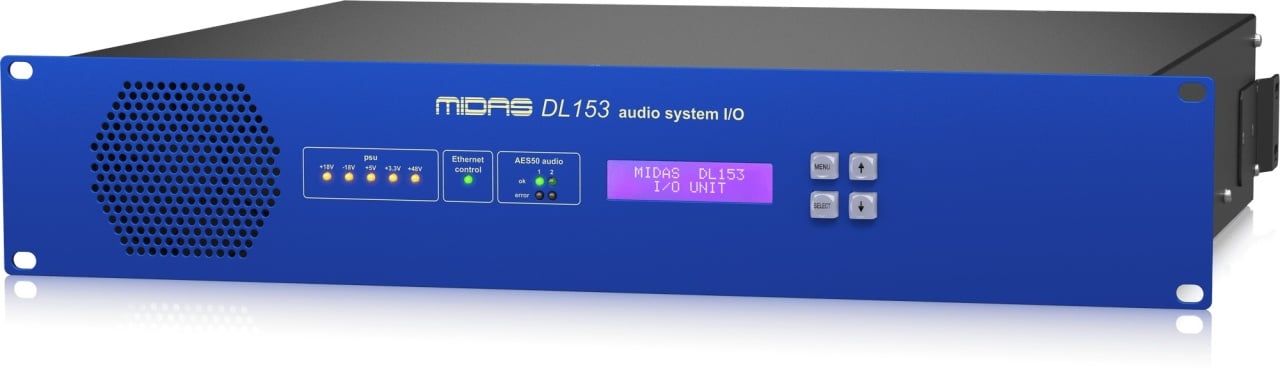

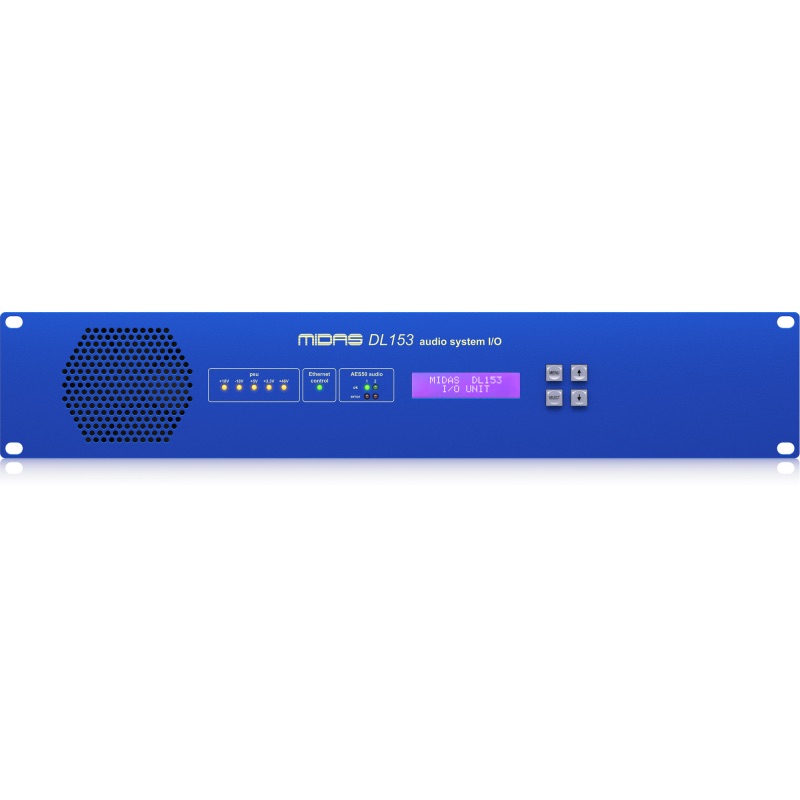

Midas DL153

DL153 egy 2U-s digitális stagebox 19" rackhez, 16 mikrofon/vonal bemenettel és 8 vonal kimenettel. Midas előerősítőkkel van felszerelve.

A DL153 2.5 dB lépésközű Midas előerősítőkkel és két AES50 porttal rendelkezik a redundancia érdekében, így tökéletesen integrálható a Midas PRO és M32 digitális keverőpultokkal, biztosítva a digitális snake kapcsolatot a FoH és a színpad között.

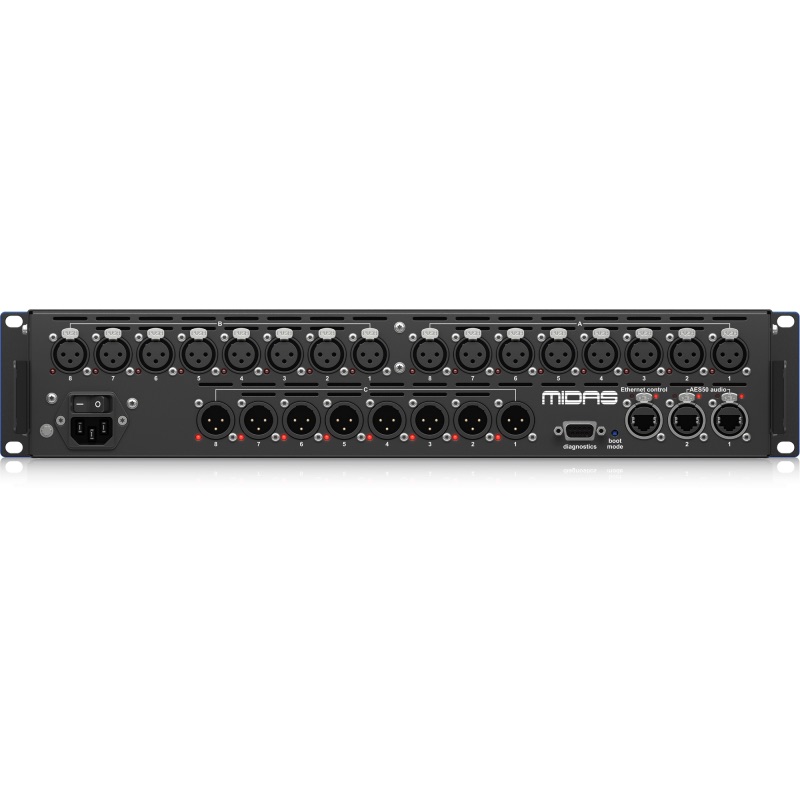

Külső csatlakozások

• Elsődleges analóg bemenetek: Mikrofon / Vonal bemenetek - XLR balanszolt csatlakozók - 10 kΩ terhelés
• Elsődleges analóg kimenetek: Fő kimenetek - XLR balanszolt csatlakozók - 50 Ω forrás
• Elsődleges digitális bemenetek: XLR csatlakozók - 110Ω
• AES50 csatlakozások: Neutrik Ethercon állapotjelzővel
• Diagnosztikai csatlakozás: Női 9W ‘D’-típusú csatlakozó
• Tápcsatlakozások: IEC - 100-240 V AC~50-60 Hz ±10%

Audio specifikációk

• Maximális bemeneti szint:
• Mikrofon/Vonal (egységes erősítéssel): +21 dBu
• Mikrofon/Vonal (erősítés -2.5 dB): +24 dBu
• CMR 1 kHz-en (tipikus):
• Mikrofon (egységes erősítéssel): > -70 dB
• Mikrofon (40 dB erősítéssel): > 90 dB

Zaj:

• EIN Mikrofon 40 dB erősítéssel: -126 dBu
• Kimeneti zaj egységes erősítéssel: -86 dBu
• Frekvencia válasz: 20 Hz - 20 kHz ±0.5 dB
• Torzulás 1 kHz-en: Bemenet a kimeneten (0 dB): < 0.01%
• Csatornák közötti elválasztás 1 kHz-en: Csatorna a csatornára: < -90 dB
• Maximális kimeneti szint: Vonal kimenetek (600Ω-on): +21 dBu
• Dinamika tartomány 1 kHz-en: 22 Hz - 22 kHz (egységes erősítéssel): > 107 dB súlyozatlan (20 Hz - 20 kHz)

Táplálási követelmények

• Feszültség: 100 V AC-tól 240 V AC-ig ±10%
• Frekvencia: 50 Hz-től 60 Hz-ig
• Fogyasztás:

Fizikai

• Magasság: Körülbelül 88.1 mm (2U)
• Szélesség: Körülbelül 482.6 mm
• Mélység: Körülbelül 380 mm
• Netto súly: Körülbelül 6.5 kg
• Működési hőmérséklet tartomány: +5°C-tól 45°C-ig

Digitális bemenetek

• Csatlakozó: AES3 (két csatorna digitális audio) XLR 3 tűs csatlakozón
• Mintavételezési frekvencia: Bármilyen frekvencia 32 kHz és 96 kHz között
• Bypass: A mintavételezési átalakító kikapcsolható

Digitális kimenetek

• Csatlakozó: AES3 (két csatorna digitális audio) XLR 3 tűs csatlakozón
• Mintavételezési frekvencia: 48 kHz, 96 kHz vagy automatikus követés a bemenetekhez
• Bypass: A mintavételezési átalakító kikapcsolható
• Word hossz: 16-, 20- vagy 24-bit
