LD Systems Zone 624

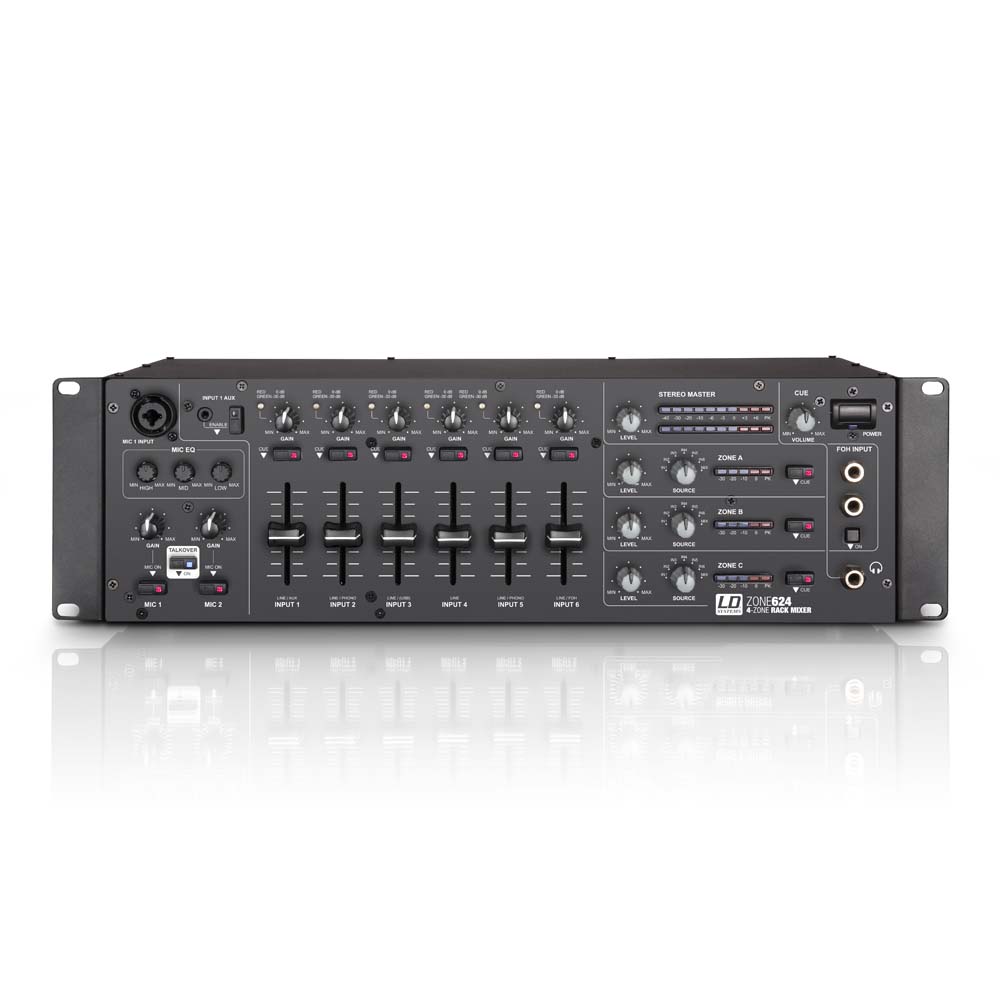

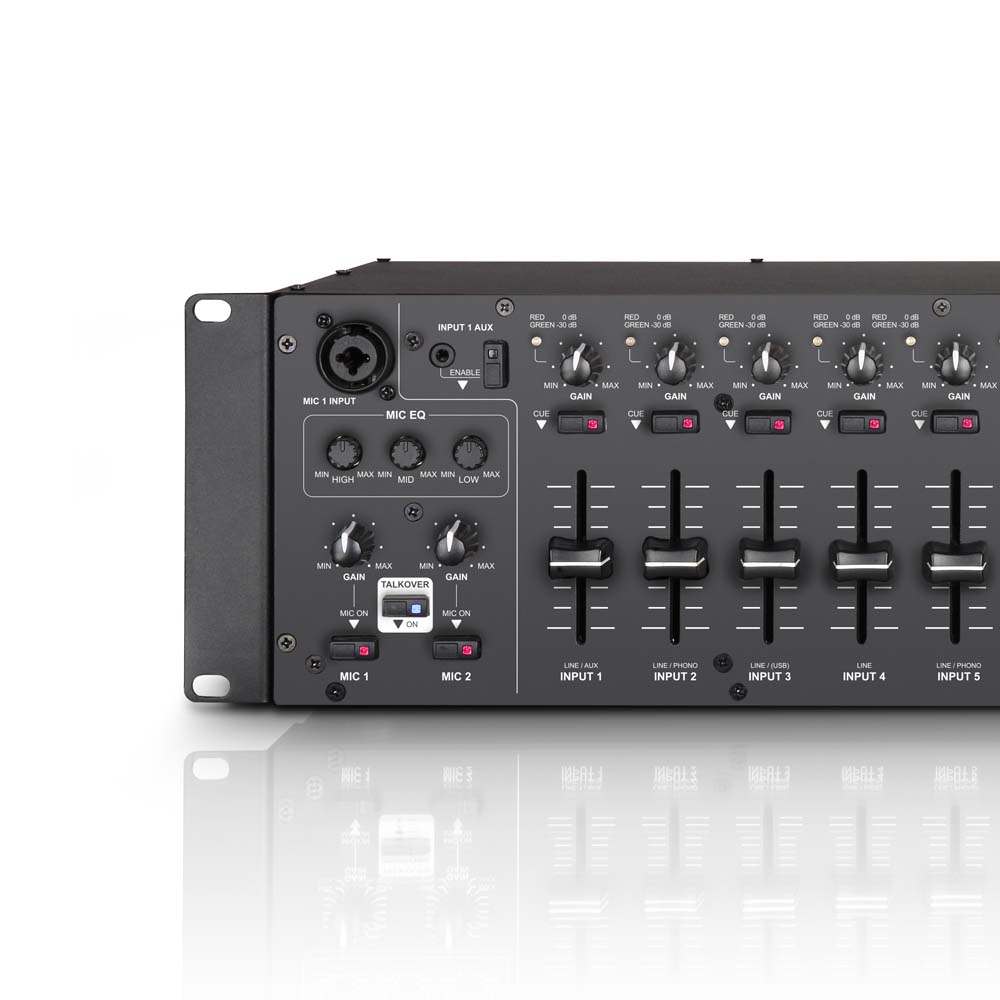

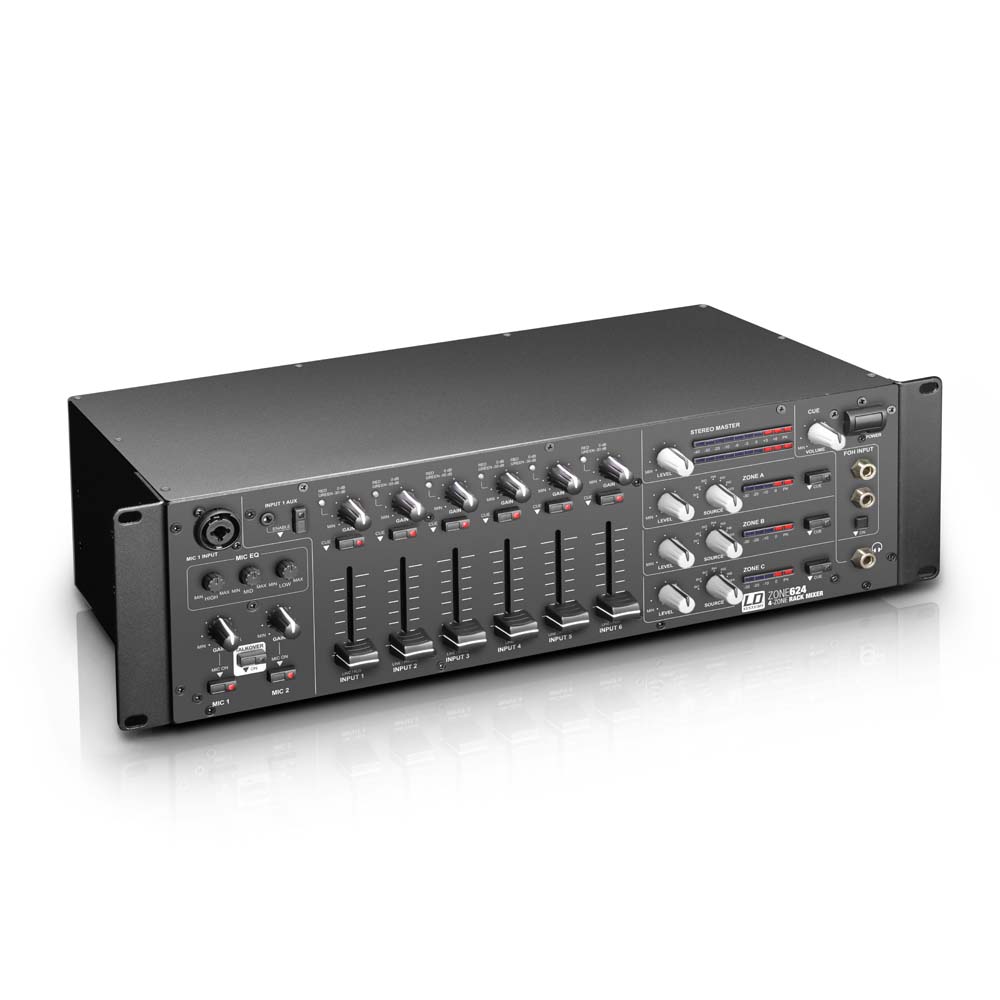

LD Systems Zone 624 - 4 zónás keverő, amely 3 rack 1U egységet foglal el. 6 vonali bemenettel és két mikrofoncsatornával rendelkezik, amelyek egy zóna vagy mester kimenetre rendelhetők. Van egy bemenet egy külső vészjelző rendszerhez, saját hangerőszabályzóval, és egy távolról vezérelhető némító kapcsoló. Ideális PA hangrendszerek vezérlésére éttermekben, klubokban, szállodákban, fitneszközpontokban, prezentációkhoz és DJ-hez. A két kiegyensúlyozott mikrofoncsatorna Gain, Talkover hangerő, 12V phantom tápellátás és 3 sávos EQ szabályzókkal van felszerelve.

A talkover csillapítás minden kimeneti zónához egyedileg beállítható az egység hátulján.

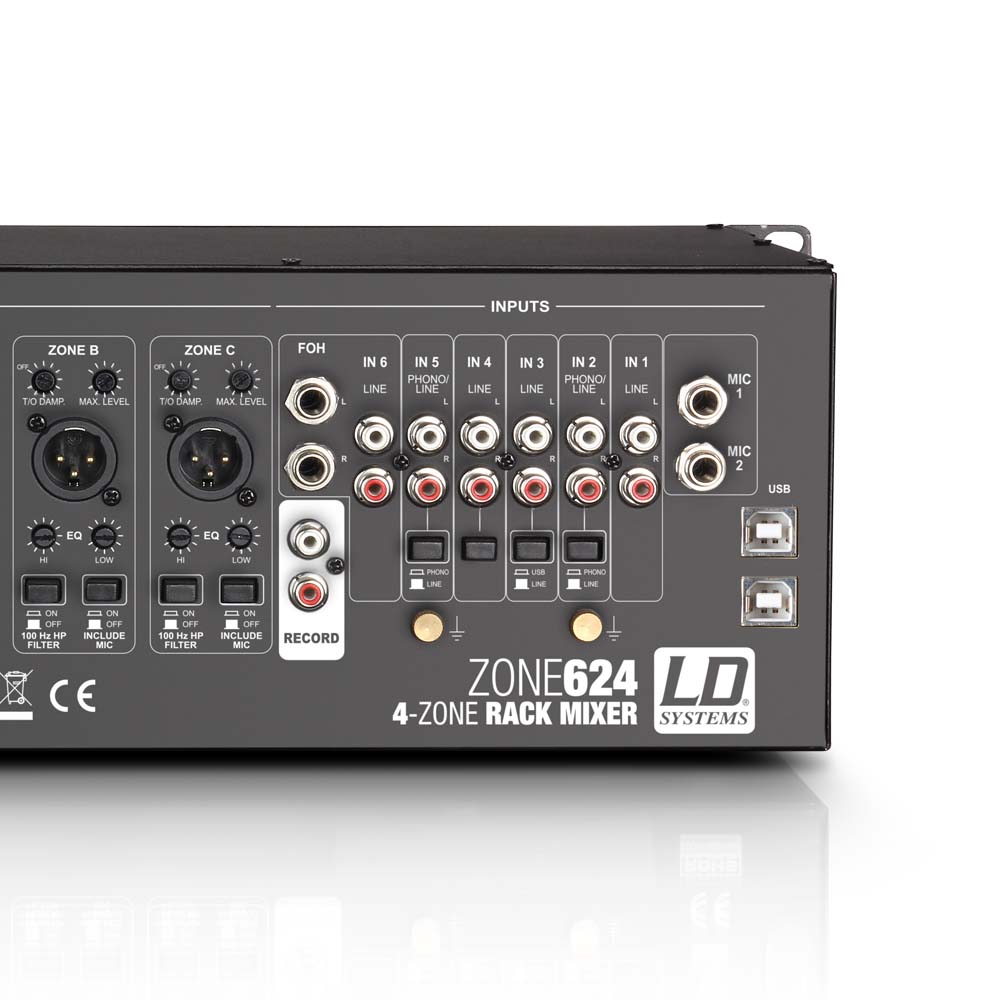

A 6 sztereó bemeneti csatorna Gain szabályzóval, csúcsjelző LED-ekkel, 45 mm-es fader-ekkel, cue gombokkal és RCA csatlakozókkal, valamint TRS és FOH bemenettel rendelkezik a 6. csatornához. Továbbá van egy választható AUX bemenet 3,5 mm-es mini jack csatlakozóval, és egy USB port, amely rögzítésre használható bemenet/kimenetként, és amely a keverőt külső audio interfésszé alakítja.

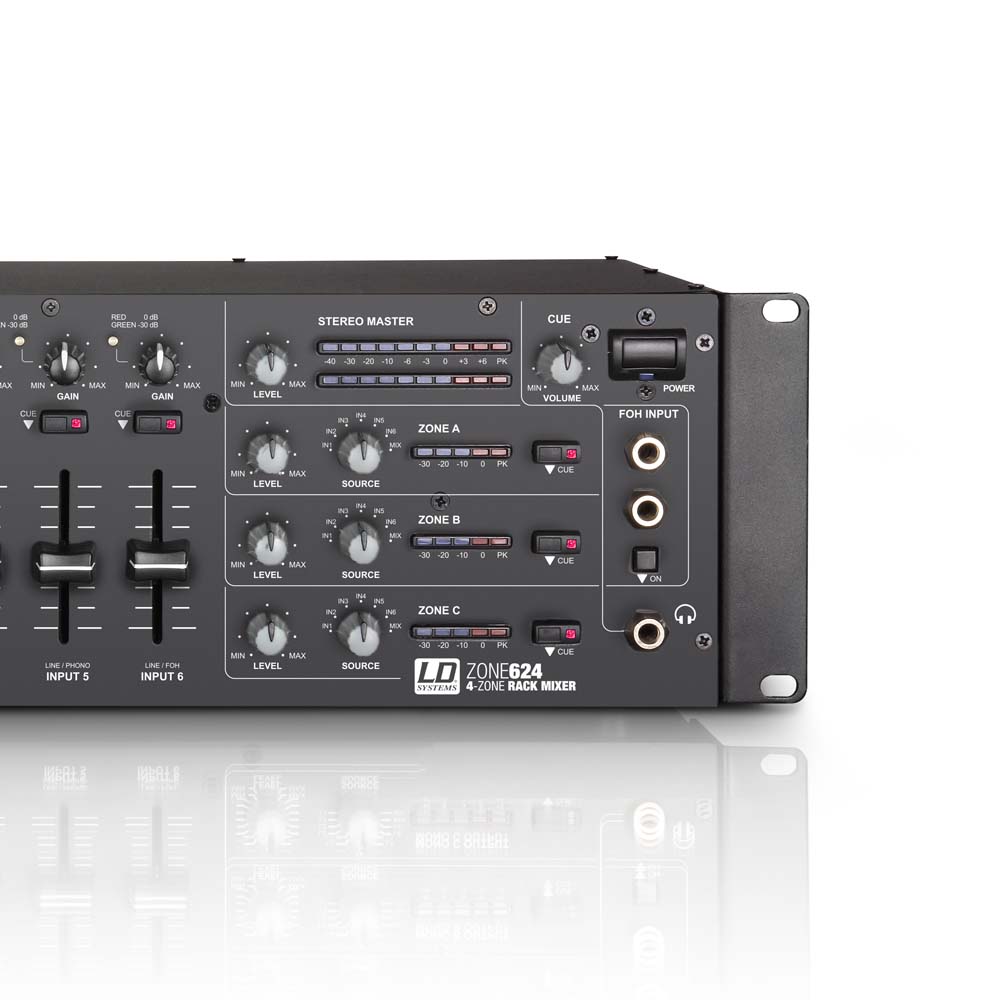

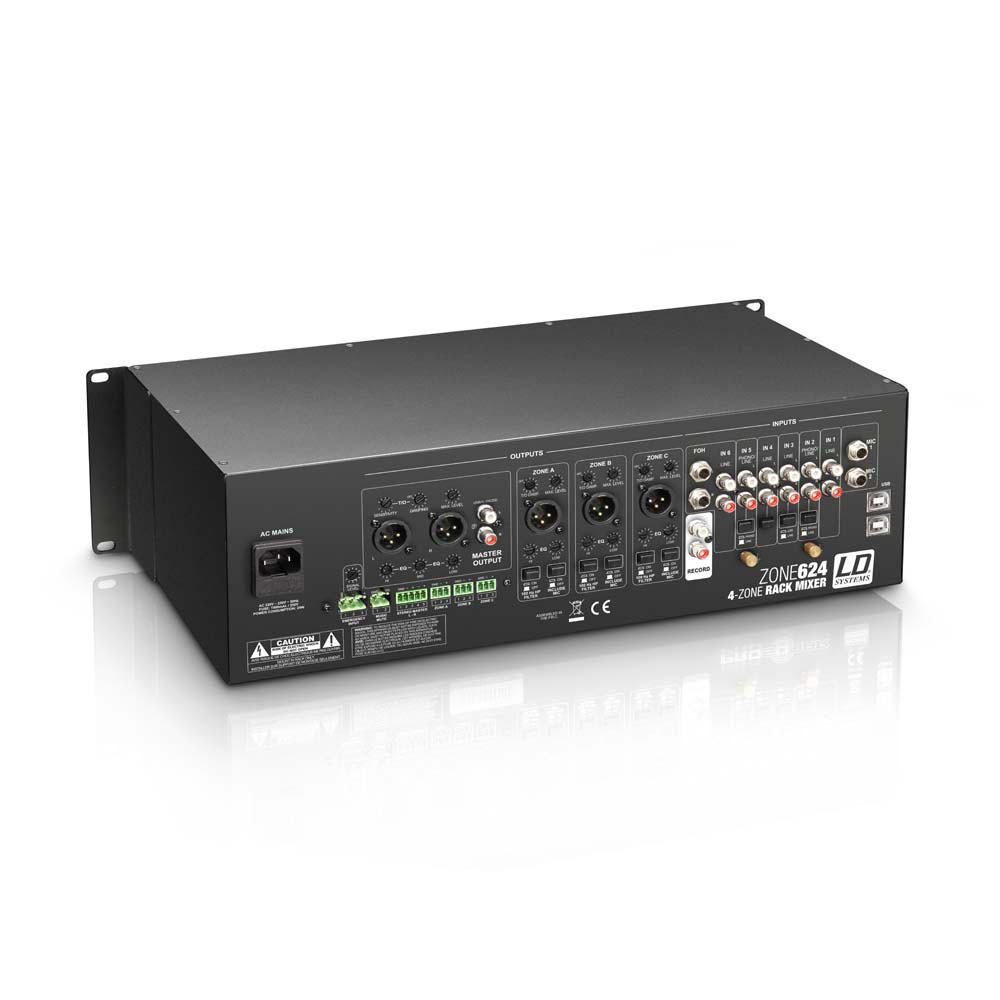

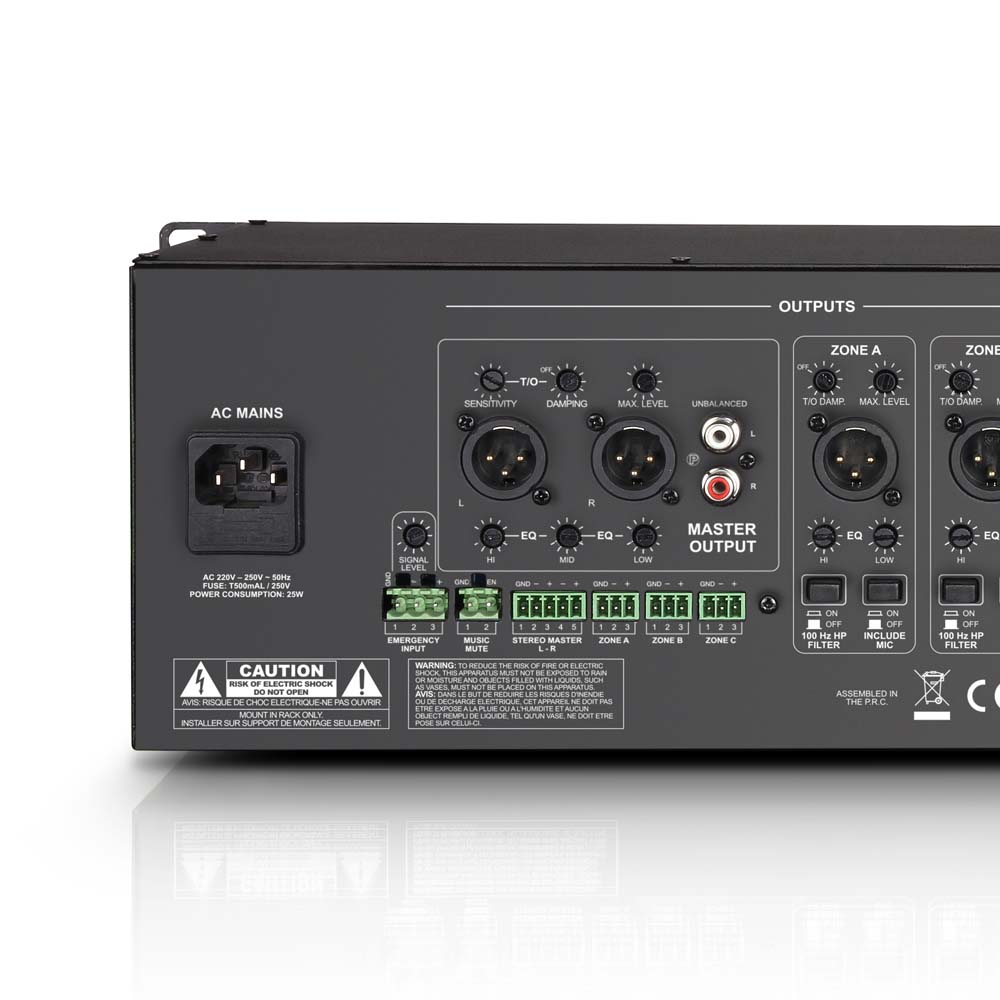

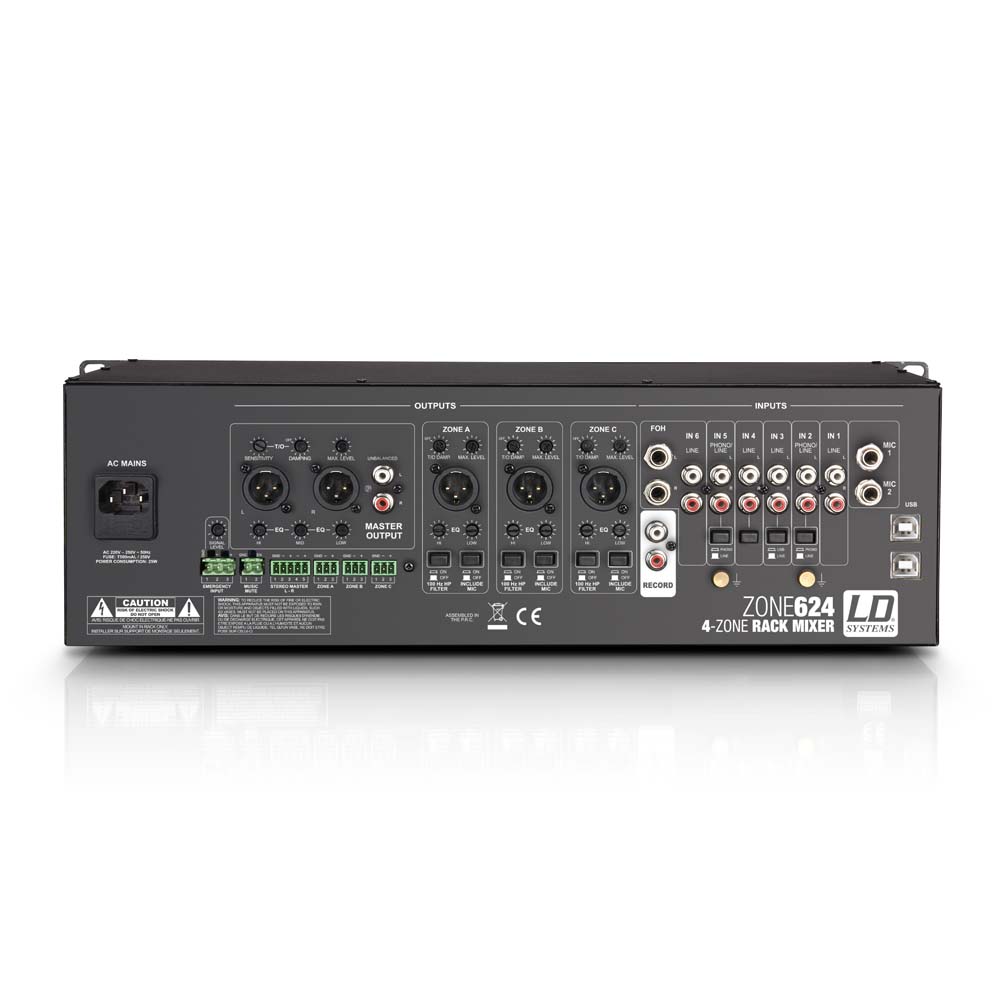

A mester szekció kimenetei elektronikus úton kiegyensúlyozottak, és XLR és blokk csatlakozókat használnak. A sztereó zónának RCA nem kiegyensúlyozott csatlakozói is vannak. A maximális kimeneti szint egyedileg beállítható minden zónához. A 3 mono kimenet 2 sávos EQ-val, 100 Hz-es választható magas átvitelű szűrővel, és szintjelző LED-del ellátott MIC mute kapcsolóval rendelkezik. A sztereó kimenet 3 sávos EQ-val, talkover érzékenység szabályzóval és két LED lánc szintjelzővel van felszerelve. Ezenkívül rögzítési kimenetet és PFL vezérelhető fejhallgató kimenetet is kínál.

• Zónák száma: 4 (Master, A-C zóna)
• Típus: sztereó
• Telepítési magasság: 3U
• Bemeneti csatornák összesen: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Frekvencia válasz: 20 - 40000Hz
• Mikrofoncsatornák: 2 (12 V phantom tápellátással)
• Mikrofoncsatorna csatlakozók: 6.3 mm sztereó jack (2 x kiegyensúlyozott), XLR
• Mikrofoncsatorna szabályzók: 1 x EQ Low, 1 x EQ Hi, 2 x gain, 1x EQ Mid, 2x On/Off, 1 x Talkover
• Mikrofoncsatorna kijelző elemek: On-LED
• Mikrofoncsatorna bemeneti impedancia: 4kOhm
• Mikrofoncsatorna bemeneti érzékenység: 4.5mV
• Mikrofoncsatorna THD: 0.08%
• Vonali bemenetek: 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH)
• Vonali bemeneti csatlakozók: input 6: 4 x RCA + 2 x 6.3 mm jack, input 3: 2 x RCA + USB, Input 1: 2 x RCA + 3.5 mm sztereó jack, input 2, 4 5: 2 x RCA
• Vonali bemeneti szabályzók: Gain, szint, AUX engedélyezés, FOH On, 2x Phono/Line, Cue
• Vonali bemeneti kijelző elemek: Signal/0 dB-LED, Cue-LED
• Vonali bemeneti impedancia: (Phono) 50kOhm, 6kOhm
• Vonali bemeneti érzékenység: 2.1V, (Phono) 25mV
• Vonali bemeneti THD: (Phono) 0.05%, 0.02%
• AUX/Line bemeneti érzékenység: 3V
• Vonali kimenetek: 5 (Master - Sztereó, 3x Zóna - Mono, Rec - Sztereó)
• Master csatorna kimeneti csatlakozók: 2 x XLR (kiegyensúlyozott), RCA (x2), terminál blokk
• Master csatorna szabályzók: Max. Szint, EQ Low, EQ Mid, T/O érzékenység, szint, EQ Hi, T/O csillapítás
• Master csatorna kijelző elemek: 2 x 10 szegmenses szintmérő
• Master csatorna kimeneti szintjei: (kiegyensúlyozott) 24dBu, (nem kiegyensúlyozott) 17dBu
• Zóna kimeneti csatlakozók: XLR (kiegyensúlyozott), terminál blokk
• Zóna szabályzók: EQ Hi, Mikrofonszint, 100 Hz-es magas átvitel, Cue, szint, Max. Szint, EQ Low, Forrás, T/O csillapítás
• Zóna kijelző elemek: 5-szegmenses szintmérő
• Zóna kimeneti szintjei: 24dBu (kiegyensúlyozott/nem kiegyensúlyozott)
• Rögzítési kimeneti csatlakozók: 2 x RCA
• Fejhallgató kimenet: 1
• Fejhallgató kimeneti csatlakozó: 6.3 mm TRS
• Fejhallgató kimeneti szabályzók: Cue hangerő
• Fejhallgató kimeneti feszültség: (32 Ohm-nál) 2.5V
• További bemenetek: 2 (vészhelyzeti bemenet, némító kimenet)
• További bemenetek csatlakozói: terminál blokk
• További bemenetek szabályzói: Vészhelyzeti bemenet szint
• Vészhelyzeti bemenet érzékenysége: 5V
• További szabályzók: táp kapcsoló
• További kijelző elemek: Power-LED
• Tápfeszültség: 220 - 250 V AC, 50 Hz
• Táp csatlakozó: IEC csatlakozó
• Fogyasztás: 25W
• Biztosíték: T 500 mAL / 250 V
• Dimenziók (H/M/Sz): 485/132/210 mm
• Súly: 4.4kg
• Tartozékok (tartalmazza): tápkábel, terminál blokkok
