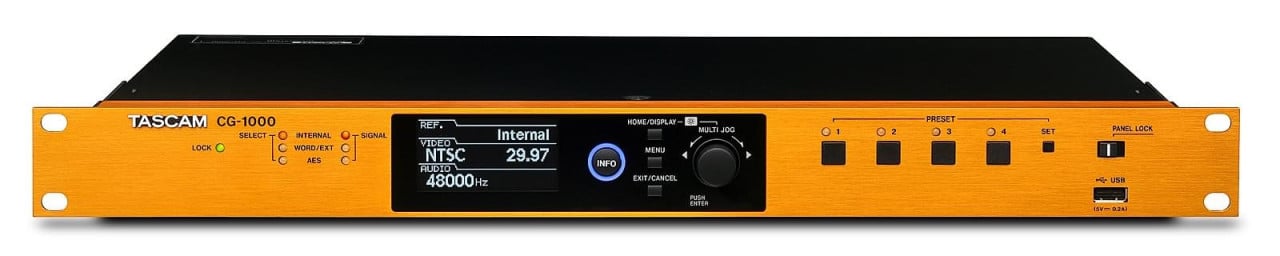

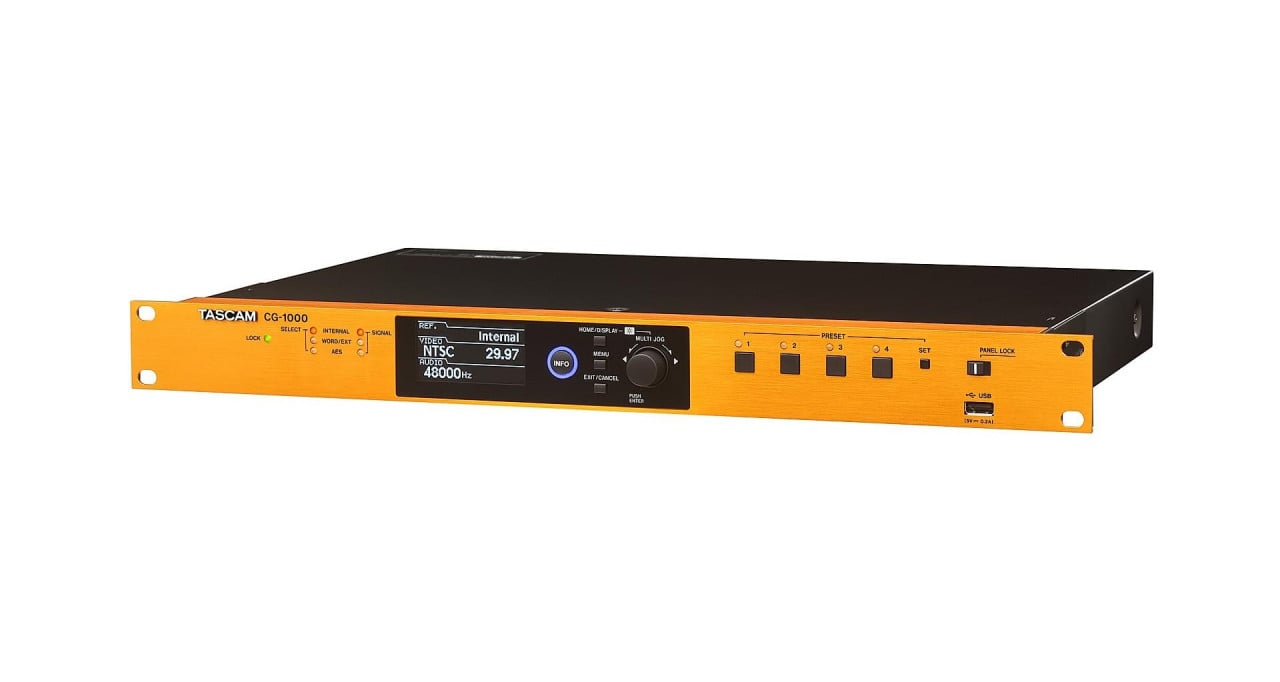

Tascam CG-1000

CG-1000 egy 12 wordclock kimenettel, 2 AES3/AES11 kimenettel és 2 SPDIF kimenettel rendelkező órajel generátor. Továbbá, kompatibilis a 2×Fs, 4×Fs és 256×Fs kimenetekkel, valamint a Pro Tools és más DAW rendszerekkel.

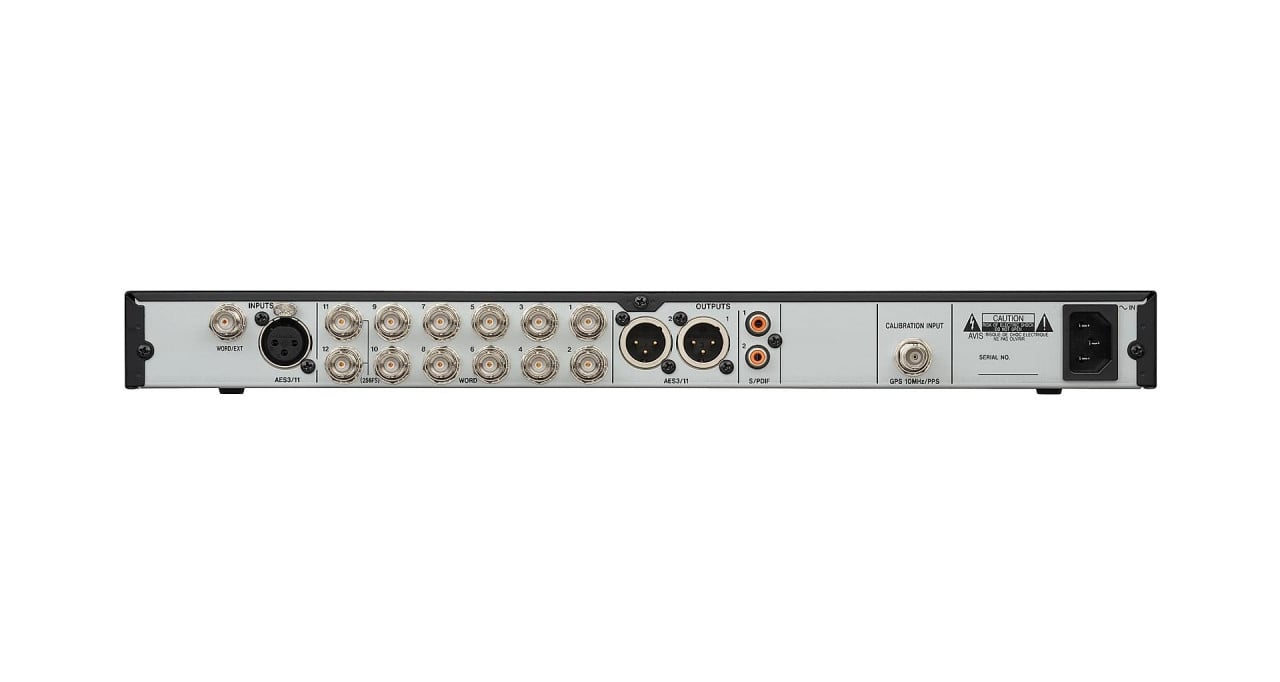

WORD/EXT BEMENETEK:

• Csatlakozó: BNC
• Bemeneti szint 0,5 Vp-p-től 5,0 Vp-p-ig
• Bemeneti impedancia 75Ohm/50Ohm (75/50/OFF választható a menüben)

Elfogadott frekvenciák

• WORD CLOCK 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• ATOM 10.0MHz
• GPS 10.0MHz
• Elfogadott frekvencia eltérés +-50ppm

AES3/11 BEMENET

• XLR-3-31 csatlakozó (1: GND, 2: HOT, 3: COLD)
• Bemeneti szint 0,2 Vp-p-től 10 Vp-p-ig
• Bemeneti impedancia 110Ohm
• AES11-2003, AES3-2003, IEC60958-4 formátum
• Elfogadott frekvenciák 32k / 44.1k / 48k / 88.2k / 96k / 76.4k / 92k Hz
• Elfogadott frekvencia eltérés +-50ppm

KALIBRÁLÓ BEMENET

• BNC csatlakozó
• Bemeneti szint 0,5-től 5,0 Vp-p-ig
• Bemeneti impedancia 50Ω (ON/OFF választható a menüben)

Elfogadott frekvenciák

• ATOM 10.0MHz
• GPS 10.0MHz, PPS

WORD KIMENETEK

• BNC csatlakozó × 12 (1-12)
• Kimeneti szint 1,0 Vp-p-től 3,5 Vp-p-ig (0,5 V-os lépésekben állítható a menüben)
• Kimeneti impedancia 75Ohm
• Elfogadott frekvenciák 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz
• 1/4×Fs, 1/2×Fs, 1×Fs, 2×Fs, 4×Fs, 256×Fs (Csak a 11-12 KIMENET)

AES3/11 KIMENETEK

• XLR-3-31 csatlakozó (1: GND, 2: HOT, 3: COLD) × 2 (1-2)
• Kimeneti szint 2,5 Vp-p
• Kimeneti impedancia 110Ω
• AES11-2003, AES3-2003, IEC60958-4 formátum
• Elfogadott frekvenciák 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192k Hz

S/PDIF KIMENETEK

• RCA Pin csatlakozó × 2 (1-2)
• Kimeneti szint 0,5 Vp-p
• Kimeneti impedancia 75Ohm
• IEC60958-3 formátum

USB

• B típusú USB csatlakozó
• USB2.0 nagy sebességű protokoll (480 Mbps)
• DC5.0V, 0.2A táplálási kapacitás

BELSŐ OSCILÁTOR

• OCXO TÍPUS
• Frekvencia pontosság ±0,01 ppm (gyári alapérték)
• Frekvencia stabilitás ±0,005ppm/nap

• Teljesítmény: AC100 - 240V, 50/60Hz
• Teljesítményfogyasztás: 10W
• Méretek: 483 × 45 × 310 mm
• Súly: 3.1 kg
• Működési hőmérséklet tartomány: 0˚C - 40˚C
• Tartozékok: Tápkábelek, Rack szerelési készlet, Használati útmutató
