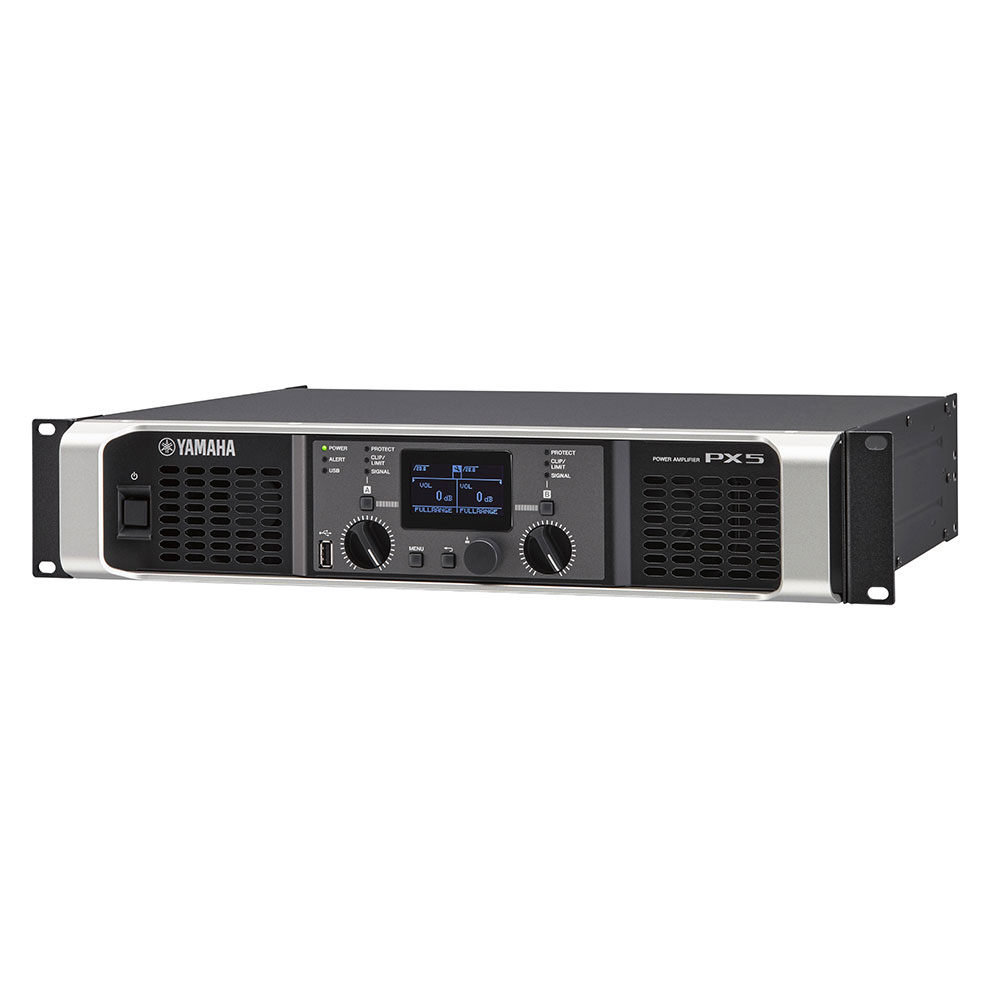

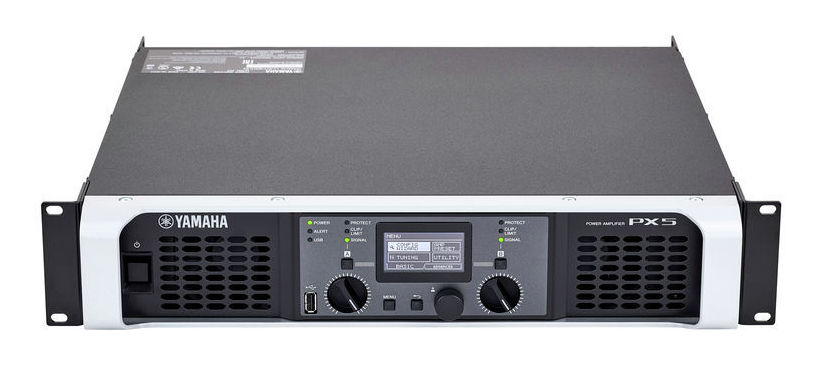

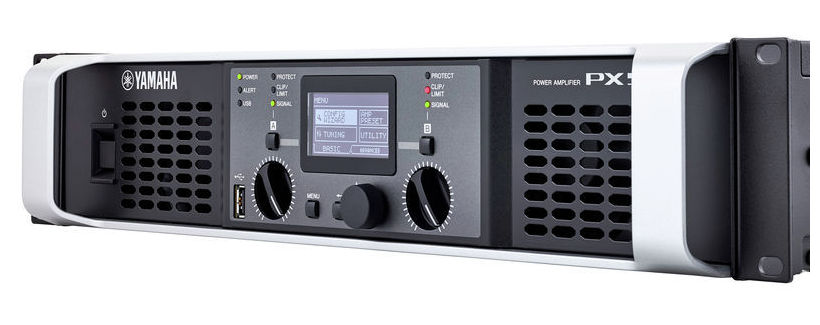

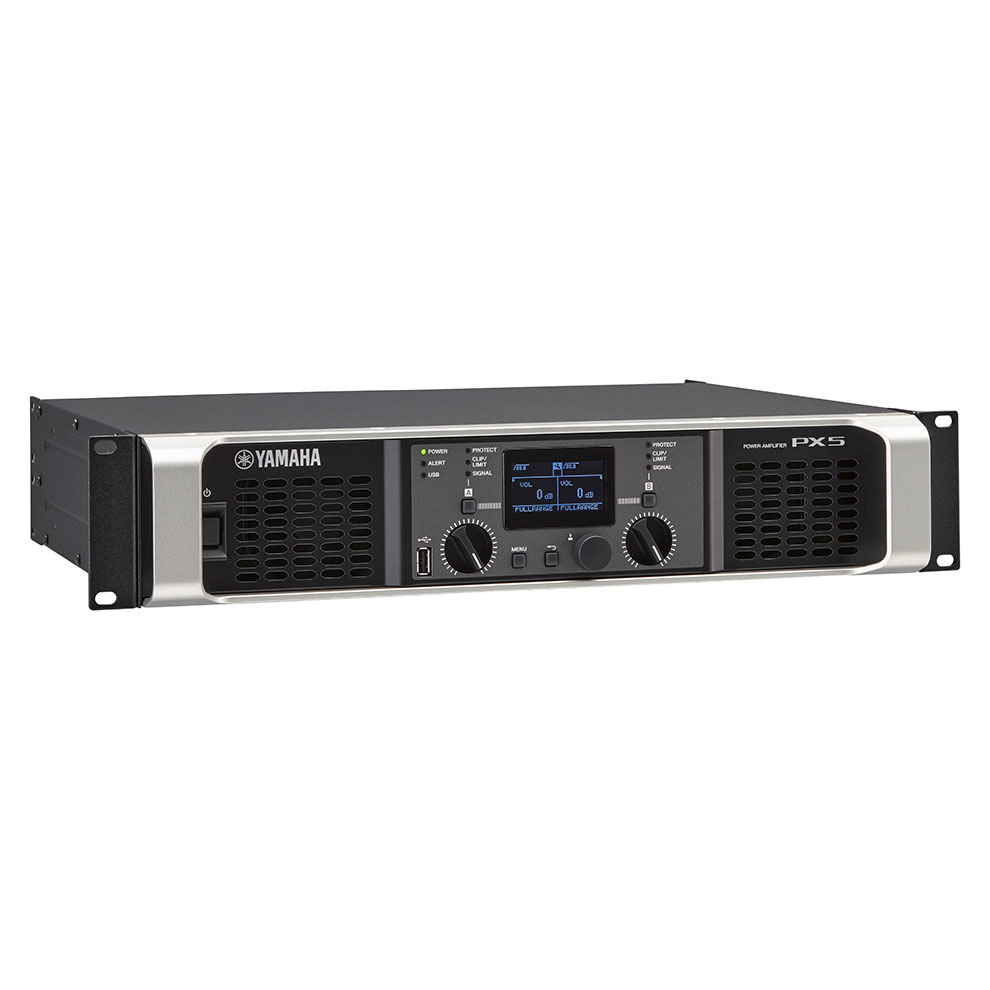

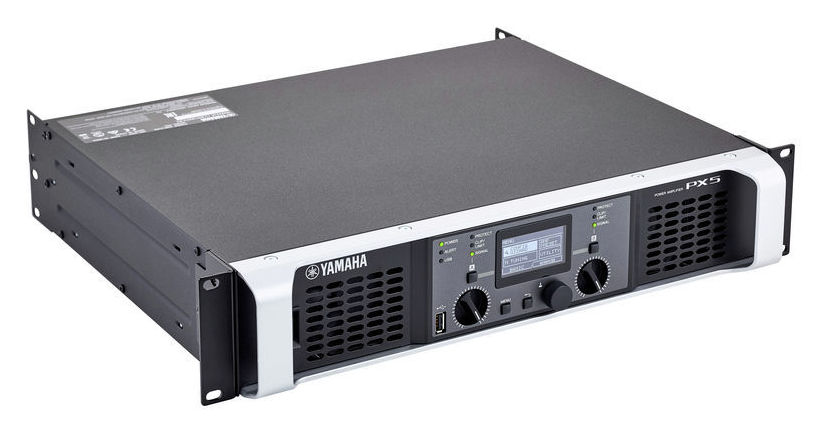

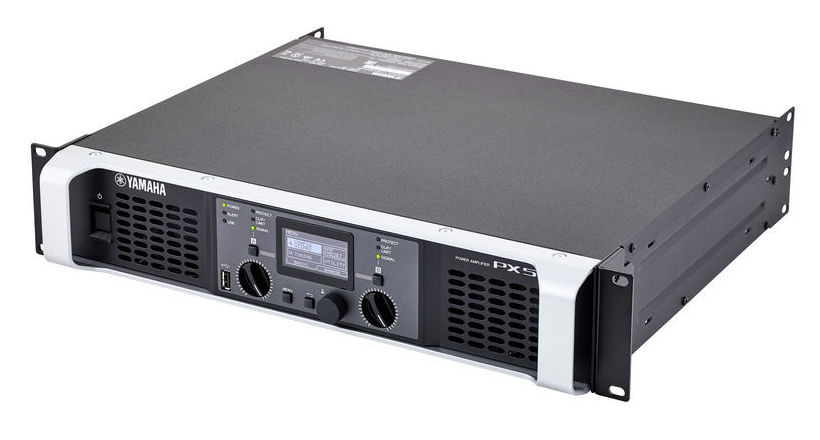

Yamaha PX5 - digitális teljesítményerősítő, amely intelligens feldolgozást kombinál a 500W x 2 (8Ω) / 800W x 2 (4Ω) nagy kimeneti teljesítménnyel. D osztályú erősítés, egyedi LSI, beépített rugalmas PEQ, crossover, szűrők, késleltetés és limiter funkciók. Hangszóró előbeállításokat kínál a hangszórók optimális teljesítményéhez, DSP funkciókkal, D-contour típusú feldolgozással.
- Kimeneti teljesítmény: 1kHz Non-clip 20msec Burst mindkét csatornán:
- 8Ω - 500W x 2
- 4Ω - 800W x 2
- 2Ω - 500W x 2
- 8Ω/Power Boost módban - 800W x 1
- 4Ω/Power Boost módban - 1400W x 1
- Belső mintavételi frekvencia: 48kHz
- A/D D/A átalakítók: 24-bites lineáris, 128-szoros túlmintavételezés
- Teljes harmonikus torzítás: 0.1% (1kHz, 10W), 0.3% (1kHz fél teljesítményen)
- Frekvencia-válasz: ±1.0dB (1W, 8Ω, 20Hz-től 20kHz-ig)
- Jel/zaj arány: 100dB (A-súlyozott, 8Ω, Gain beállítás = +14dBu)
- Keresztbeszólás: kevesebb mint -60dB (fél teljesítmény, 8Ω, 1kHz, Maximális bemeneti hangerő 150Ω shunt)
- Feszültségnyereség/érzékenység:
- 8Ω maximális hangerőn: 32.0dB/+6.3dB (Gain beállítás: 32dB), 26.0dB/+12.3dB (Gain beállítás: 26dB), 34.3dB/+4dB (Gain beállítás: +4dB), 24.3dB/+14dB (Gain beállítás: +14dB)
- 8Ω maximális hangerőn/Power Boost módban: 34.0dB/+6.3dB (Gain beállítás: 32dB), 28.0dB/+12.3dB (Gain beállítás: 26dB), 36.3dB/+4dB (Gain beállítás: +4dB), 26.3dB/+14dB (Gain beállítás: +14dB)
- Maximális bemeneti feszültség: +24dB
- Bemeneti impedancia: 20kΩ (kiegyensúlyozott), 10kΩ (kiegyensúlyozatlan)

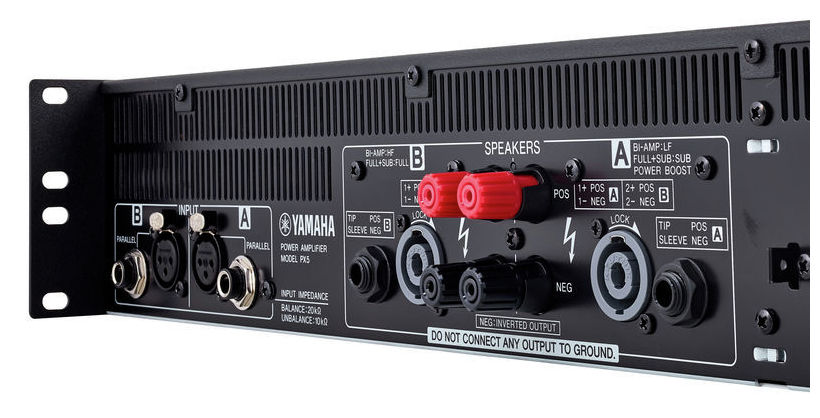

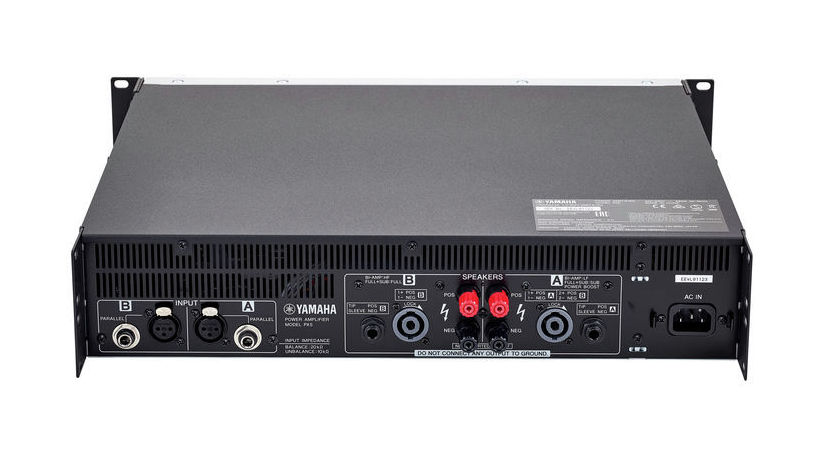

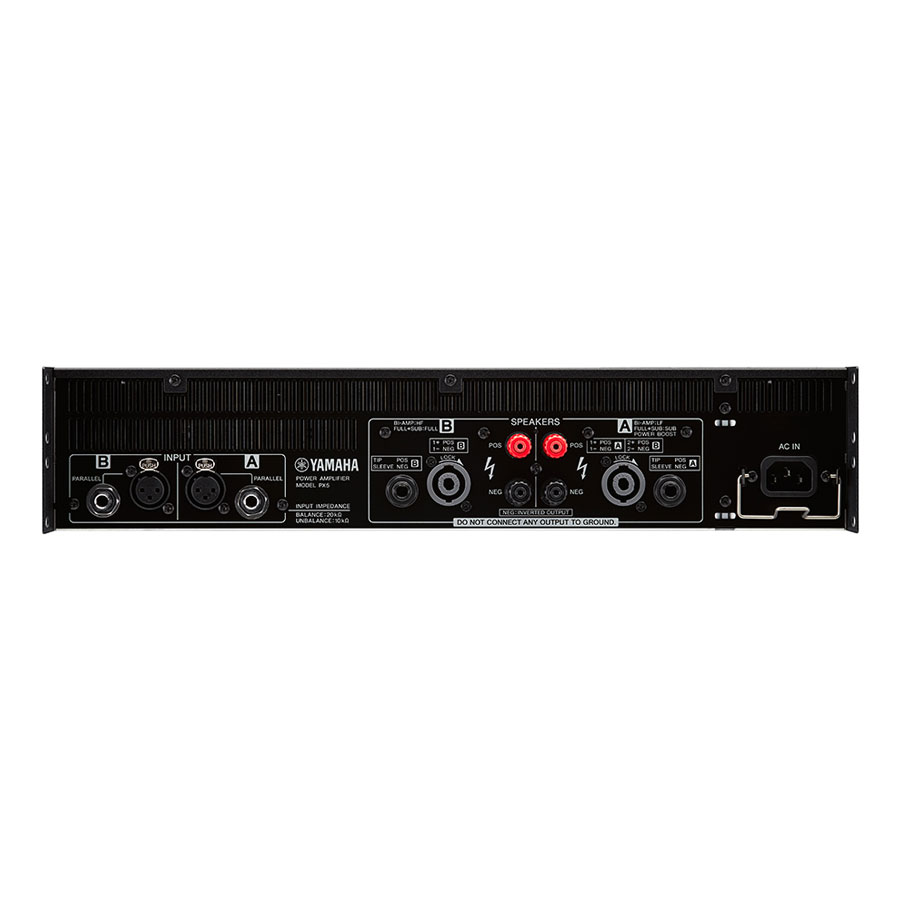

- Bemeneti/kimeneti csatlakozók:
- Kimenet hangszóróknak: Neutrik speakON NL4 x2, Binding post x2 pár, 1/4" jack (TS) x2
- Vonali bemenet: XLR-3-31 x2, 1/4" jack sztereó (TRS) x2
- Egyebek: USB 2.0 Standard-A (anya) port hangszóró előbeállítások mentéséhez/frissítéséhez, Firmware frissítés USB memóriával; AC tápcsatlakozó x1

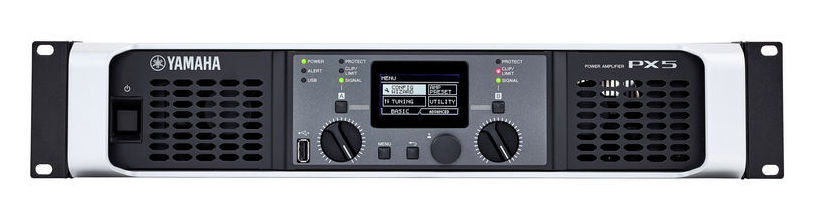

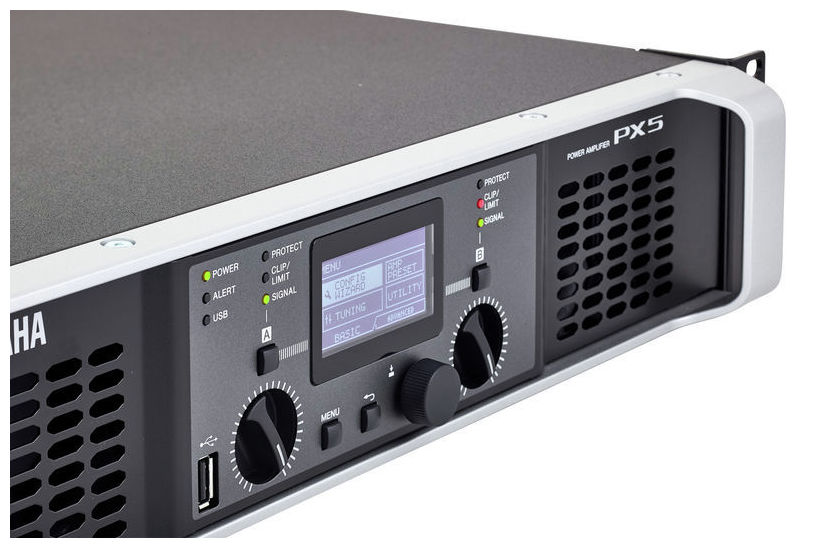

- Jelzők: POWER x1 (Zöld), ALERT x1 (Piros), USB x1 (Zöld), PROTECT x2 (Piros), CLIP/LIMIT x2 (Piros), SIGNAL x2 (Zöld); A jelzők automatikus LED kikapcsolás funkcióval is rendelkeznek.
- Processzorok:
- Bemeneti összegzés; D-CONTOUR (FOH/MAIN, MONITOR, OFF); Késleltetés (0 - 74msec); HPF/LPF (vágási frekvencia 20Hz~20kHz polaritásvezérléssel); hangszóró processzorok (PEQ 6 sáv + Limiter + Késleltetés)
- Késleltetés: 1.5 msec (analóg bemenet a hangszórókhoz)
- Előbeállítások: 8 felhasználói erősítő előbeállítás (gyári előbeállítások): előbeállítások Yamaha passzív hangszórókhoz)
- Védelmi áramkörök:
- Töltésvédelmi:
- POWER kapcsoló be/ki: Kimenet némítás;
- Kimeneti feszültség védelem: túlfeszültség korlátozás, felhasználó által konfigurálható, W és hangszóró előbeállítás;
- DC-hiba: áramellátás leállítása (nem indul újra automatikusan)
- Erősítő védelem:
- Hőmérséklet: kimeneti limiter (automatikusan újraindul) → Kimenet némítás (automatikusan újraindul);
- Túláram: Kimenet némítás (automatikusan újraindul);
- Túlfeszültség: Kimeneti limiter (automatikusan újraindul);
- Beépített teljesítménylimiter: Kimeneti limiter (automatikusan újraindul)
- Áramellátás védelme
- Hőmérséklet: Kimeneti limiter (automatikusan újraindul) → áramellátás leválasztása;
- Túlfeszültség: áramellátás leválasztása;
- Túláram: áramellátás leválasztása
- Erősítési osztály: D osztály, kiegyensúlyozott kimeneti áramkör (BTL)
- Hűtés: változó sebességű ventilátor 16 fokozatban x 2, elülső levegőáram a hátsó részben
- Táplálási követelmények: 220V-240V 50Hz/60Hz
- Teljesítményfogyasztás: 230W (a maximális teljesítmény 1/8-a, 4Ω, Pink noise minden csatornán), 55W (4Ω, Üresjárat)
- Méretek (WxHxD): 480 x 88 x 388mm
- Súly: 6.9 kg
- Kiegészítők: USB fedél, felhasználói kézikönyv, műszaki adatlap, AC tápkábel (2.0m) x 1
- Optimális használati hőmérséklet: 0°C-tól +40°C-ig
